架空光ファイバーケーブルの敷設は、敷設前に自然破壊や人為的損傷を考慮するため、複雑で時間がかかります. 架空ファイバーケーブルの種類は問いません, ケーブルの取り付け手順も同様です. 次の手順では、架空ファイバー ケーブルを取り付ける方法を説明します。:

架空光ファイバーケーブルの設置ガイド

建設前の準備

インストールを開始する前に, 設置手順全体を確実に進めるために、次の準備項目を実行する必要があります。.

事前調査—ケーブルルートの計画, これにより、使用する架空ケーブルの設置方法が決まります。, 設備や材料の要件も同様に.

インストールの問題—ルート沿いの地盤の状況を調査する, 道路上のクリアランス問題を含む, 私道, 木やその他の障害物, 等.

スプライス位置—スプライス位置を選択することで、伝送設計を検証し、ケーブルの注文長を準備することができます。, .

架空光ファイバーケーブルの設置手順

架空光ファイバーケーブルの設置のための 2 つの一般的な方法—可動リール方式と固定リール方式. これら 2 つのインストール方法の基本的な手順は次のとおりです。.

ムービングリール方式による架空光ファイバーケーブルの配備

ムービングリール方式を使用した架空光ファイバーケーブルの展開には、専用車両に搭載されたムービングリールからケーブルを繰り出す連続プロセスが含まれます。. この方法は、長距離に沿って光ファイバーケーブルを敷設する場合に一般的に使用されます。, 広大な空き地や水域全体など.

:

1.企画・調査: 光ファイバーケーブルを敷設する前に, 潜在的な障害物を特定するために、設置ルートの徹底的な調査が行われます。, 木などの, 建物, または他の構造物. ケーブルが適切な高さに配置され、適切にサポートされるように、ルートを慎重に計画する必要があります。.

2.ケーブルリールの準備: 光ファイバーケーブルは大きなリールに巻かれています, 展開中のもつれや損傷を防ぐために、適切に位置合わせされ、固定されていることを確認します。. リールはケーブルの張力と巻き戻し速度を制御する機構を備えた専用車両に搭載されています。.

3.車両のセットアップ: ケーブルリールを搭載した車両は配備の準備が整っています. これには、設置中に適切なケーブルの位置合わせとサポートを確保するために、ガイド ローラーまたは空中ブラケットの取り付けが含まれる場合があります。.

4.導入の開始: 車両は計画された設置ルートに沿って移動を開始します, 通常は制御された速度で. ケーブルがリールから解けた状態, ガイドローラーまたは空中ブラケットを通過, これは、位置を高くし、適切な位置に保つのに役立ちます.

5.ケーブルの張力とたるみの制御: . .

6.サポート構造: 設置ルート沿い, ポールやタワーなどの支持構造は、光ファイバーケーブルを一定の間隔で固定するために使用されます。. これらの構造は追加のサポートを提供し、必要なケーブルの高さを維持します。.

7.スプライシングと終端処理: ケーブルの展開中, 追加の長さでつなぎ合わせるか、終端点に接続する必要がある場合があります。. これらの接続および終端処理は通常、あらかじめ決められた間隔で行われます。, 通常はスプライスクロージャまたは分配点にあります.

8.テストと検証: インストールが完了したら, 光ファイバーケーブルは、その完全性と最適なパフォーマンスを保証するためにテストされています。. 特殊な機器を使用して信号損失を測定し、潜在的な問題を検出します.

. さらに, 信頼性の高い展開を確実に成功させるには、地域の規制と安全基準に従う必要があります。.

固定リール方式による架空光ファイバーケーブルの展開

固定リール方式は、ケーブルが既存の横ケーブルやその他の障害物の上に設置される場合に一般的に使用されます。. この方法を採用するか否かによって、車両の種類や設置可能な設備も異なります。.

導入手順は以下の通り:

ステップ 1: 一連の一時的なケーブルサポートを取り付けます, シュート, またはルートに沿った各極の接線ブロック.

ステップ 2: それから, プルラインはケーブルサポートに通され、分離スイベルとケーブルプルグリップを使用してケーブルの外側に取り付けられます。. 次に、これを使用してケーブルをケーブル ブロックに通して所定の位置に引っ張ります。.

ステップ 3: ケーブルをウインチで引っ張る場合, 牽引ロープまたはウインチラインはケーブルサポートを通して取り付ける必要があります. 非金属製のロープまたはウインチラインを使用してケーブルを引っ張る必要があります。.

ステップ 4: 設置張力が最大定格ケーブル荷重を超える場合 (MRCL), 動作を停止するには牽引ウインチを調整する必要があります. .

ステップ 5: ケーブルが最終位置に引っ張られた後, 建物へのアクセスまたは接合用のたるみ付き, ケーブルは正しいたるみレベルに達するまで張られる必要があります. 次に、ルートに沿った各行き止まりのポールで終了する必要があります。.

施工後検査

. ケーブルの導入を成功させるには、建設後の検査も重要です. インストールが成功したかどうかを確認するには、次の項目を確認してください。.

1. スプライス前, 架空ケーブル工場を徹底的に検査する, すべての接合点の正確な位置に特に注意してください。.

2. ねじれまたは損傷したケーブルの存在.

3. ドリップループが不適切に取り付けられているか、欠落している.

4. アースが不適切に設置されているか、アースが欠落している.

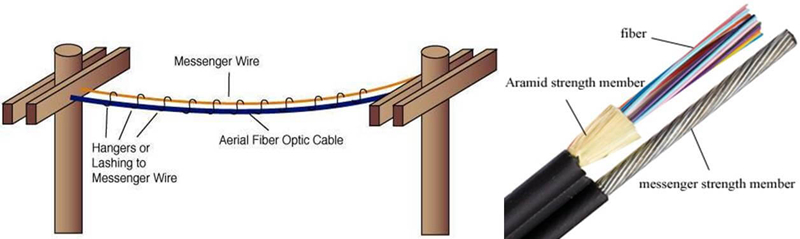

空中光ファイバー ケーブル ソリューションには、地上インフラストラクチャに光ファイバー ケーブルを展開することが含まれます。, 電柱や吊り下げケーブルなど. この方法には、埋設ケーブルまたはファイバーのダクト内ソリューションと比較した場合、いくつかの利点と考慮事項があります。. 考慮すべき重要なポイントをいくつか示します:

の利点 架空光ファイバーケーブル 解決:

1.費用対効果が高い: 空中展開は、ケーブルを地下に埋めたり、地下ダクトに設置したりする場合と比較して、コスト効率が高くなります。. 労力も材料も  発掘や埋設に必要な資材が不要になる, 設置コストの削減.

2.より迅速な導入: 空中設置は通常、地下設置に比べて時間がかかりません。. 既存のインフラストラクチャ, 電柱など, 活用できる, 地面の準備と溝掘りにかかる時間を節約します.

3.簡単なメンテナンス: 空中光ファイバーケーブルに簡単にアクセス可能, メンテナンスと修理の簡素化. 技術者は問題に迅速に到達し、トラブルシューティングを行うことができます, 解決時間が短縮され、サービスの中断が最小限に抑えられます。.

4.スケーラビリティ: 既存のインフラストラクチャに追加のケーブルを追加することで、航空ソリューションを簡単に拡張できます. この柔軟性により、大きな中断を伴うことなく、将来の容量アップグレードやネットワーク拡張が可能になります。.

5.地形の柔軟性: 空中展開は困難な地形のエリアに適しています, 岩や丘陵の風景など, ケーブルの埋設が困難または非現実的な場所.

6.環境負荷の低減: 空中ソリューションは大規模な掘削や地面の撹乱を避けるため、環境への影響が少なくなります。. これは環境に敏感な地域では有利になる可能性があります.

架空光ファイバー ケーブル ソリューションに関する考慮事項:

1.外部要因に対する脆弱性: 架空ケーブルは風雨にさらされており、厳しい気象条件によって損傷を受けやすくなります。, 強風などの, 氷の嵐, または倒木. 適切な保護措置, 外装または耐久性のあるケーブルなど, これらのリスクを軽減するために必要です.

2.企業コンプライアンス: 空中展開には特定の規制や許可の遵守が必要な場合があります, 特に既存の公共インフラを利用する場合. 安全基準の遵守と電力会社との調整が重要です.

3.制限されたスパン長: 架空ケーブルには支持構造間の最大スパン長に制限があります, 電柱など. より長いスパンには追加のサポート構造が必要になる場合があります, 設置の複雑さとコストの増大.

4.美的考慮事項: 空中設置は美観上の懸念を受ける可能性がある, 特に都市部や住宅地では. 視覚的な影響を最小限に抑え、現地の規制を確実に遵守するための取り組みが重要です.

, 制約, 架空光ファイバー ケーブル ソリューションの適合性を検討する際のプロジェクトの目的と. コストなどの要因, 導入速度, アクセシビリティ, スケーラビリティ, 地形, 情報に基づいた意思決定を行うには、規制上の考慮事項をすべて考慮する必要があります。.
